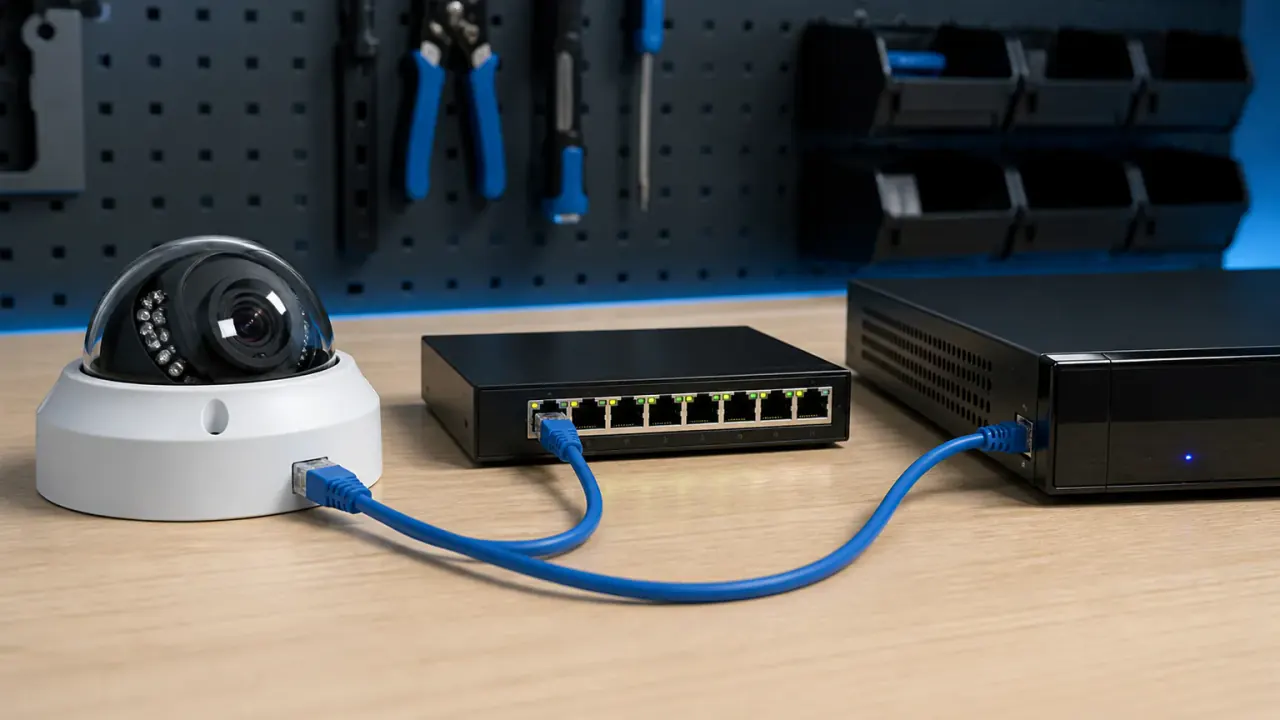

پاسخ کوتاه: PoE برق و داده دوربین IP را همزمان از یک کابل شبکه عبور می‌دهد. دوربین به پورت PoE سوئیچ یا NVR وصل می‌شود و دیگر به آداپتور جداگانه کنار دوربین نیاز ندارد.
PoE یعنی چه؟
PoE مخفف Power over Ethernet است؛ یعنی هم برق و هم داده شبکه روی یک کابل LAN (معمولاً Cat5e یا Cat6) منتقل می‌شود. در دوربین‌های IP حرفه‌ای، دیگر لازم نیست برای هر دوربین یک آداپتور ۱۲ ولت و پریز جدا بکشید. یک سر کابل به دوربین می‌رود، سر دیگر به سوئیچ PoE یا پورت PoE روی NVR.
این روش با دوربین آنالوگ قدیمی فرق دارد. آنجا معمولاً کابل کواکسیال برای تصویر و سیم جدا برای برق دارید. در سیستم IP با PoE، مسیر ساده‌تر و تمیزتر است؛ به شرطی که سوئیچ و کابل درست انتخاب شده باشند.
بیشتر بخوانید: دوربین IP چیست و با آنالوگ چه فرقی دارد؟
PoE از کجا برق می‌گیرد؟
سه سناریوی رایج در پروژه‌های دوربین مداربسته می‌بینید:
- NVR با پورت PoE داخلی: پشت دستگاه چند پورت شبکه PoE دارید. دوربین را مستقیم به همان پورت‌ها وصل می‌کنید. برای ۴ تا ۸ دوربین خانگی یا مغازه کوچک معمولاً کافی است.
- سوئیچ PoE جدا: یک سوئیچ شبکه که روی هر پورت (یا بخشی از پورت‌ها) برق می‌فرستد. خروجی سوئیچ با یک uplink به روتر یا NVR می‌رود. برای پروژه‌های بزرگ‌تر یا وقتی NVR پورت PoE ندارد، این مدل رایج است.
- انژکتور PoE (تک‌پورت): یک جعبه کوچک بین کابل شبکه و منبع برق. برای یک دوربین تکی یا تست موقت خوب است، نه برای کل ساختمان.
مهم است بدانید «سوئیچ معمولی» برق به دوربین نمی‌دهد. اگر دوربین PoE را به سوئیچ غیر PoE بزنید، معمولاً فقط لینک شبکه می‌آید یا اصلاً روشن نمی‌شود؛ مگر اینکه جداگانه آداپتور بگذارید (اگر مدل دوربین اجازه دهد).
چرا برای دوربین مداربسته مهم است؟
مزیت اصلی عملی است، نه تبلیغاتی:
- یک کابل به‌جای دو مسیر: کابل‌کشی کمتر، نقطه شکست کمتر، ظاهر تمیزتر پشت سقف کاذب.
- منبع برق متمرکز: اگر سوئیچ یا NVR را به UPS وصل کنید، در قطعی برق کوتاه، دوربین‌ها هم روشن می‌مانند؛ بدون اینکه برای هر دوربین UPS جدا بخرید.
- نصب در نقاط بدون پریز: گوشه پارکینگ، زیر سقف سوله، نمای بیرونی؛ جایی که کشیدن برق ساختمانی سخت یا غیراستاندارد است.
- مدیریت ساده‌تر قطع و وصل: ریست کردن یک دوربین گاهی فقط با قطع پورت سوئیچ ممکن است، بدون بالا رفتن از نردبان تا خود دوربین.
اگر بین سیستم باسیم PoE و بی‌سیم مردد هستید، معمولاً برای محل ثابت و حساس، مسیر سیمی پایدارتر است.
بیشتر بخوانید: تفاوت دوربین بی‌سیم و باسیم را اینجا بخوانید
استانداردها به زبان ساده (بدون جدول پیچیده)
روی جعبه سوئیچ یا دوربین ممکن است 802.3af یا 802.3at ببینید:
- 802.3af (PoE): توان معمول حدود ۱۵ وات در هر پورت. برای بیشتر دوربین‌های دام و بولت معمولی کافی است.
- 802.3at (PoE+): توان بالاتر، حدود ۳۰ وات. برای دوربین‌های PTZ، مدل‌های پرنور، یا دوربین‌هایی که هیتر/فن دارند لازم می‌شود.
نکته‌ای که در عمل گیر می‌اندازد: بودجه کل سوئیچ (Total PoE Budget). سوئیچ ۸ پورت PoE با بودجه ۶۰ وات نمی‌تواند همزمان ۸ دوربین پرمصرف را با تمام توان تغذیه کند. روی کاغذ «۸ پورت PoE» نوشته، در عمل سه چهار دوربین سنگین کافی است تا ولتاژ بیفتد و دوربین ریست شود.
محدودیت طول کابل
قانون عملی شبکه مسی برای PoE و داده: حدود ۱۰۰ متر از سوئیچ تا دوربین. بیشتر از این، هم لینک شبکه ضعیف می‌شود هم افت ولتاژ برق روی کابل زیاد می‌شود. علائم رایج فاصله زیاد:
- دوربین گاهی روشن می‌شود و بعد قطع می‌شود
- شب که IR روشن است مصرف بالا می‌رود و دوربین ریست می‌کند
- تصویر قطع و وصل یا مربع‌مربع می‌شود
اگر مسیر واقعی بالای ۱۰۰ متر است، راه‌حل درست این نیست که «کابل ضخیم‌تر بخریم و امیدوار باشیم». معمولاً سوئیچ PoE را نزدیک‌تر به دوربین‌ها می‌برند، یا از فیبر + مدیاکانورتور / سوئیچ صنعتی در میانه مسیر استفاده می‌کنند. کابل بی‌کیفیت یا زوج‌های به‌هم‌ریخته هم همان فاصله ۹۰ متری را به مشکل تبدیل می‌کند.
بیشتر بخوانید: کابل شبکه Cat5e و Cat6 را درست بشناسید
کی به PoE نیاز دارید و کی نه؟
نیاز دارید وقتی: چند دوربین IP ثابت نصب می‌کنید، می‌خواهید برق متمرکز و کابل‌کشی تمیز باشد، یا محل نصب پریز ندارد.
الزام نیست وقتی: یک دوربین Wi-Fi باتری‌دار موقت می‌گذارید، یا دوربین آداپتوری دارید و از قبل برق محلی کشیده شده. بعضی دوربین‌های ارزان فقط DC ورودی دارند و اصلاً PoE نیستند؛ برای آن‌ها سوئیچ PoE به‌تنهایی کافی نیست مگر با اسپلیتر مناسب.
اشتباهات رایج و چطور چک کنید
- سوئیچ غیر PoE به‌به‌جای PoE: دوربین روشن نمی‌شود. روی بدنه سوئیچ باید PoE نوشته باشد؛ پورت‌های uplink (معمولاً با علامت متفاوت) اغلب برق نمی‌دهند.
- بودجه وات تمام شده: چند دوربین اول سالم‌اند، دوربین‌های بعدی قطع و وصل می‌شوند. در پنل سوئیچ یا دیتاشیت، مجموع وات را با مصرف واقعی دوربین‌ها جمع بزنید؛ مخصوصاً حالت شب.
- کابل تلفن یا کابل بی‌کیفیت: چهار سیم ناقص یا زوج‌بندی غلط، هم داده را خراب می‌کند هم PoE را. تست ساده: کابل کوتاه سالم را موقتاً جایگزین کنید؛ اگر مشکل رفت، کابل مسیر خراب است.
- کانکتور RJ45 بد پرس‌شده: پین‌ها شل یا بیرون‌زده. با تستر شبکه یا حداقل با تعویض سرکابل چک کنید.
- مخلوط کردن PoE اکتیو و پسیو اشتباه: بعضی آداپتور/انژکتورهای ارزان «پسیو» ولتاژ ثابت می‌فرستند و ممکن است به تجهیزات غیرسازگار آسیب بزنند. دوربین و منبع باید با هم جور باشند.
اگر تصویر ندارید یا دوربین قطع و وصل است، قبل از تعویض دوربین این مسیر را بروید: چراغ لینک پورت سوئیچ، تست با کابل کوتاه، جابه‌جایی پورت، و در نهایت چک بودجه PoE.
بیشتر بخوانید: عیب‌یابی تصویر سیاه و قطعی دوربین
سؤالات متداول
آیا هر کابل شبکه‌ای برای PoE کافی است؟
خیر. کابل Cat5e یا Cat6 استاندارد با هشت رشته مسی و سوکت درست پرس‌شده لازم است. کابل CCA بی‌کیفیت در مسیرهای بلند و دوربین‌های پرمصرف زود مشکل می‌سازد.
اگر NVR پورت PoE نداشت چه کار کنم؟
یک سوئیچ PoE جدا بخرید، دوربین‌ها را به سوئیچ بزنید و سوئیچ را با یک کابل به پورت شبکه معمولی NVR یا روتر وصل کنید.
PoE یعنی اینترنت لازم است؟
نه. PoE فقط برق و لینک شبکه محلی است. برای دیدن تصویر از خارج خانه، جداگانه به اینترنت، تنظیمات شبکه یا اپ P2P نیاز دارید؛ خود PoE اینترنت نمی‌آورد.
