روی مانیتور یک کانال کاملاً سیاه است، در حالی که چراغ دوربین روشن است و بقیه کانالها تصویر دارند. نگهبان کابل را پشت دستگاه جابهجا میکند و ناگهان تصویر برمیگردد — تا هفته بعد دوباره قطع شود. در سیستمهای آنالوگ و HD آنالوگ، یکی از مقصرهای همیشگی این صحنه کانکتور BNC است.
BNC چیست؟

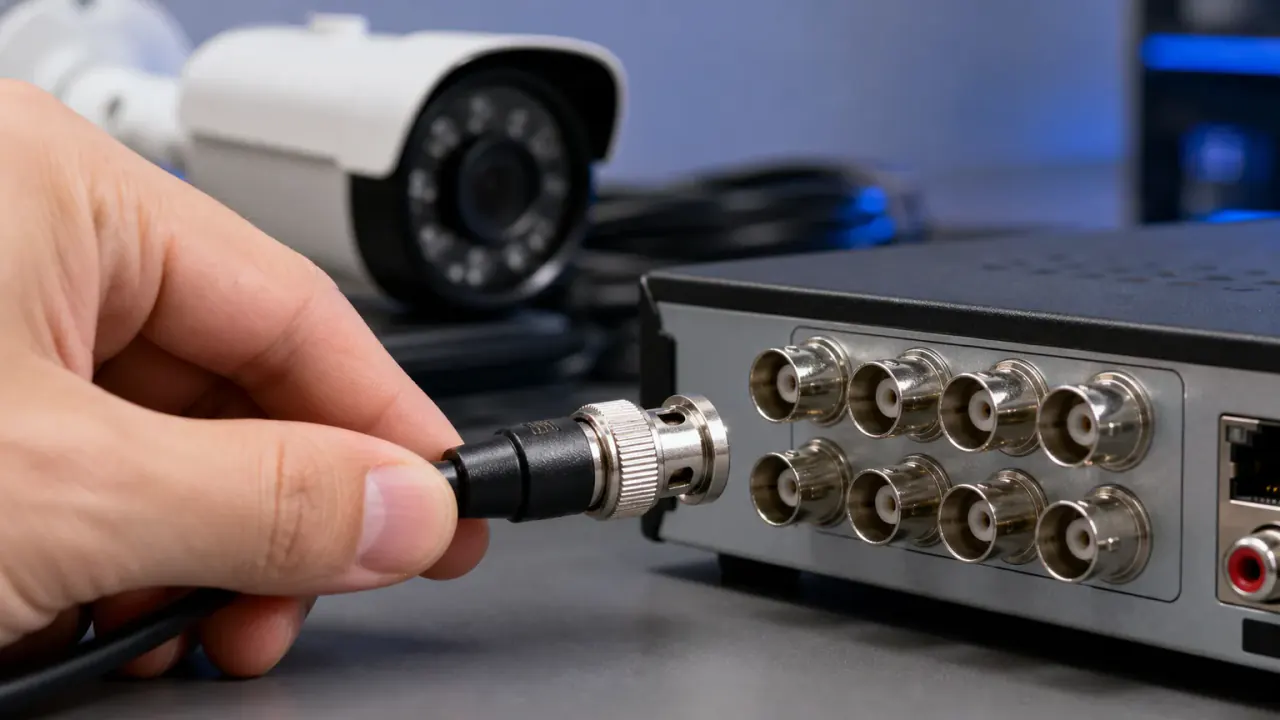

BNC یک نوع فیش/کانکتور دایرهای برای کابل کواکسیال است. در دوربین مداربسته سنتی، تصویر از دوربین با کابل کواکس تا دستگاه ضبط (DVR) میرود و دو سر این مسیر معمولاً BNC میخورد: یکی پشت دوربین (یا روی کابل آماده)، یکی پشت DVR روی همان شماره کانال.
شکلش آشناست: وسط یک پین فلزی، دورش بدنه فلزی، و با یک ربعچرخش قفل میشود. اگر درست جا نرفته باشد، با دست بهراحتی میچرخد یا میافتد — و همانقدر ساده تصویر را از دست میدهید.
در سیستم IP جدید با کابل شبکه، BNC نقش اصلی ندارد. آنجا RJ45 و شبکه مطرح است. BNC مال دنیای کواکسیال و DVR است.
تفاوت NVR و DVR را اگر هنوز مطمئن نیستید بخوانید
BNC کجای مسیر تصویر است؟
مسیر ساده این است:
- دوربین تصویر آنالوگ/HD آنالوگ میسازد
- سیگنال روی کابل کواکسیال میرود
- با فیش BNC وارد ورودی VIDEO همان کانال روی DVR میشود
- DVR نمایش و ضبط میکند
برق دوربین معمولاً جداست (آداپتور یا کابل برق در کنار کواکس). پس ممکن است دوربین برق داشته باشد و LEDش روشن باشد، ولی بهخاطر BNC یا کابل ویدیو، روی DVR چیزی نبینید. این دقیقاً همان حالت «چراغ دارد، تصویر ندارد» است.
شل شدن و خرابی — علائم واقعی
- تصویر سیاه کامل روی یک کانال: اتصال قطع است یا پین وسط نمیرسد.
- تصویر برفکدار، موجدار یا قطع و وصل با تکان دادن کابل: فیش شل، سرکابل بد پرسشده، یا مغزی شکسته.
- رنگ عجیب یا نویز زیاد: شیلد کابل وصل نیست، فیش زنگ زده، یا زمین/نویز برق وارد مسیر شده.
- بعد از جابهجایی رک یا نظافت پشت دستگاه: کسی به دسته کابل گیر کرده و BNC از قفل خارج شده بدون اینکه کسی بفهمد.
در محیط مرطوب، پارکینگ و پشتبام، زنگزدگی فیش خیلی رایج است. ظاهر ممکن است «وصل» به نظر برسد ولی تماس الکتریکی ضعیف باشد.
چطور در چند دقیقه تست کنیم؟
- قفل را چک کنید: فیش BNC را فشار دهید و ربعگرد بچرخانید تا جا بیفتد. اگر با کشیدن ملایم درمیآید، قفل نشده.
- کانال را عوض کنید: همان کابل را به ورودی کانال سالم بزنید. اگر آنجا تصویر آمد، ورودی کانال قبلی روی DVR مشکوک است؛ اگر باز هم سیاه بود، کابل یا دوربین را دنبال کنید.
- کابل کوتاه تست: یک کابل کواکس آماده و سالم را مستقیم از دوربین (اگر دسترس است) یا از خروجی تست به DVR بزنید. برگشتن تصویر = مشکل از کابل/فیش مسیر اصلی.
- ظاهر فیش: پین وسط خم یا داخلرفته نباشد. بدنه نباید لق بزند. اگر فیش پرسی است و روکش کابل بیرون زده، دوباره سرسیم کنید.
دستکاری بیش از حد پورت روی DVR با فشار کج گاهی خود ورودی دستگاه را خراب میکند. صاف فشار دهید، کج نکشید.
تصویر سیاه و بقیه مشکلات رایج را کاملتر ببینید
انواع فیش که در کار میبینید
- BNC پرسی (Crimp): با ابزار پرس روی کابل مینشیند. اگر درست پرس شود پایدار است؛ ابزار بد = اتصال ضعیف.
- BNC پیچی / پیچشو: بدون پرس، با پیچ روی کابل. برای تعمیر سریع وسط مسیر گاهی استفاده میشود؛ در بلندمدت و رطوبت، به اندازه پرسی خوب مطمئن نیست مگر با کیفیت باشد و درست بسته شود.
- کابل آماده دو سر BNC: برای تست و مسیرهای کوتاه داخل رک مفید است.
مبدل BNC به چیزهای دیگر (مثلاً به ترمینال پیچی) هم در بازار هست. هر اتصال اضافه یک نقطه خرابی جدید است؛ تا مجبور نیستید وسط مسیر وصله نزنید.
کی درگیر BNC میشوید و کی نه؟
درگیر میشوید اگر: سیستم DVR آنالوگ/HD آنالوگ دارید، کابل کواکس کشیده شده، یا یک کانال خاص تصویر نمیدهد.
موضوع اصلی شما نیست اگر: همه دوربینها IP هستند و به NVR/سوئیچ با کابل شبکه وصلاند. آنجا سراغ RJ45، PoE و تنظیمات شبکه بروید، نه BNC.
اشتباهات رایج
- فقط نگاه کردن به فیش بدون اطمینان از قفل شدن چرخشی
- استفاده از فیش نامرغوب روی کابلRG59/RG6 نامتناسب
- کشیدن وزن کابل از خود فیش بهجای بست و شلنگ محافظ
- فرض اینکه تصویر سیاه = دوربین سوخته؛ در حالی که نصف موارد اتصال ویدیو است
- وصل کردن کابل به کانال اشتباه و ساعتها گشتن دنبال تنظیمات نرمافزاری
سوالات متداول
دوربین روشن است ولی تصویر سیاه؛ اول BNC را چک کنم؟
در سیستم کواکسیال بله — یکی از اولین چکها همان محکم کردن BNC دو سر (دوربین و DVR) و تست تعویض کانال است. همزمان برق و خود کانال مانیتور را هم از قلم نیندازید.
آیا BNC به NVR وصل میشود؟
به پورت شبکه NVR خیر. مگر دستگاه هیبرید ورودی کواکس داشته باشد یا از مبدل/انکودر مناسب استفاده کنید. BNC را به پورت LAN فشار ندهید.
فیش شل را با چسب ثابت کنیم؟
نه. چسب مشکل مکانیکی را قاطیتر میکند و بعداً تعمیر سخت میشود. فیش را عوض کنید، درست پرس کنید و کابل را با بست مهار کنید تا وزن روی کانکتور نباشد.
